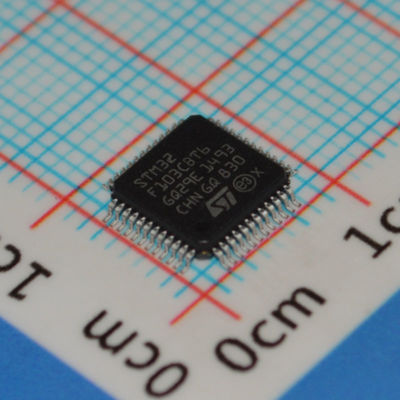

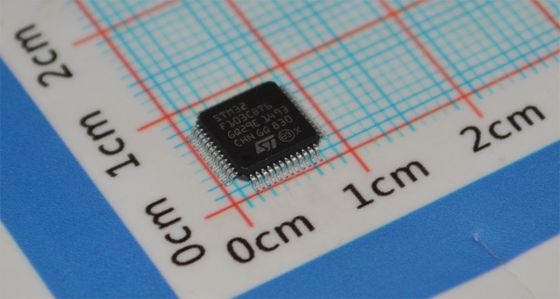

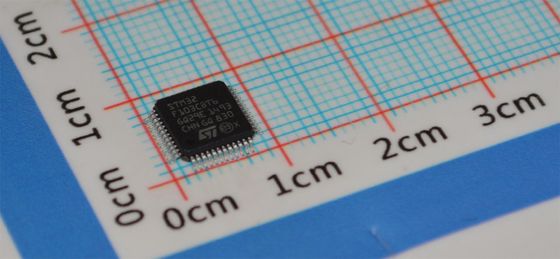

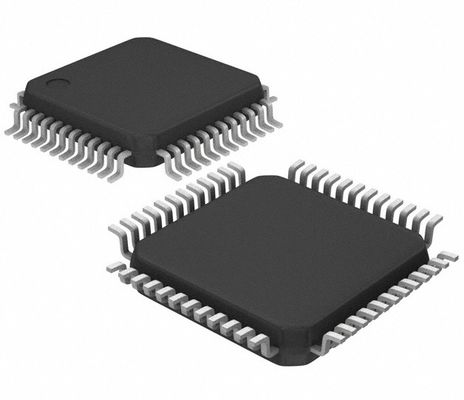

STM32F103CBT6 72MHz Cortex-M3 MCU 128KB فلش 20KB رم 2x12 بیتی ADC 3xUSART USB/CAN LQFP-48 2.0-3.6V -40°C تا +85°C عملکرد صنعتی

STM32F103CBT6

وnbsp;

ویژگی‌ها

شامل فناوری ثبت شده پیشرفته ST

وbull; هسته پردازنده Armandreg; 32 بیتی Cortexandreg;-M3

وndash; حداکثر فرکانس 72 مگاهرتز، عملکرد 1.25 DMIPS/MHz (Dhrystone 2.1) در دسترسی به حافظه با 0 حالت انتظار

وndash; ضرب و تقسیم تک سیکل سخت افزاری

وbull; حافظه‌ها

وndash; 64 یا 128 کیلوبایت حافظه فلش

وndash; 20 کیلوبایت SRAM

وbull; ساعت، بازنشانی و مدیریت منبع تغذیه

وndash; منبع تغذیه و ورودی/خروجی‌های برنامه 2.0 تا 3.6 ولت

وndash; POR، PDR و آشکارساز ولتاژ قابل برنامه ریزی (PVD)

وndash; نوسان ساز کریستالی 4 تا 16 مگاهرتز

وndash; RC داخلی 8 مگاهرتز با تنظیم کارخانه

وndash; RC داخلی 40 کیلوهرتز

وndash; PLL برای ساعت CPU

وndash; نوسان ساز 32 کیلوهرتز برای RTC با کالیبراسیون

وbull; کم مصرف

وndash; حالت‌های Sleep، Stop و Standby

وndash; منبع تغذیه VBAT برای RTC و رجیسترهای پشتیبان

وbull; 2x 12 بیتی، 1 وmicro;s مبدل A/D (تا 16 کانال)

وndash; محدوده تبدیل: 0 تا 3.6 ولت

وndash; قابلیت نمونه‌برداری و نگهداری دوگانه

وndash; سنسور دما

وbull; DMA

وndash; کنترلر DMA 7 کاناله

وndash; لوازم جانبی پشتیبانی شده: تایمرها، ADC، SPI، I2C و USART

وbull; حداکثر 80 پورت ورودی/خروجی سریع

وndash; 26/37/51/80 ورودی/خروجی، همه قابل نقشه برداری بر روی 16 بردار وقفه خارجی و تقریباً همه 5 ولت تحمل پذیر

وbull; حالت اشکال زدایی:

وndash; رابط‌های اشکال زدایی سیم سریال (SWD) و JTAG

وbull; هفت تایمر

وndash; سه تایمر 16 بیتی، هر کدام با حداکثر 4 ورودی IC/OC/PWM یا شمارنده پالس و ورودی رمزگذار (افزایشی)

وndash; تایمر PWM 16 بیتی، کنترل موتور با تولید زمان مرده و توقف اضطراری

وndash; دو تایمر Watchdog (مستقل و پنجره‌ای)

وndash; تایمر SysTick 24 بیتی شمارنده نزولی

وbull; حداکثر نه رابط ارتباطی

وndash; حداکثر دو رابط I2C (SMBus/PMBusandreg;)

وndash; حداکثر سه USART (رابط ISO 7816، LIN، قابلیت IrDA، کنترل مودم)

وndash; حداکثر دو SPI (18 مگابیت بر ثانیه)

وndash; رابط CAN (2.0B فعال)

وndash; رابط USB 2.0 با سرعت کامل

وbull; واحد محاسبه CRC، شناسه منحصر به فرد 96 بیتی

وbull; بسته‌ها ECOPACKandreg; هستند

وnbsp;

شرح

خانواده خط عملکرد با چگالی متوسط STM32F103xx شامل هسته RISC 32 بیتی Armandreg; Cortexandreg;-M3 با عملکرد بالا است که با فرکانس 72 مگاهرتز کار می‌کند، حافظه‌های تعبیه شده با سرعت بالا (حافظه فلش تا 128 کیلوبایت و SRAM تا 20 کیلوبایت) و طیف گسترده‌ای از ورودی/خروجی‌ها و لوازم جانبی پیشرفته متصل به دو باس APB. همه دستگاه‌ها دو ADC 12 بیتی، سه تایمر 16 بیتی با هدف کلی به علاوه یک تایمر PWM و همچنین رابط‌های ارتباطی استاندارد و پیشرفته ارائه می‌دهند: حداکثر دو I2C و SPI، سه USART، یک USB و یک CAN. دستگاه‌ها از منبع تغذیه 2.0 تا 3.6 ولت کار می‌کنند. آنها در محدوده دمایی -40 تا +85 درجه سانتیگراد و محدوده دمایی گسترده -40 تا +105 درجه سانتیگراد در دسترس هستند. مجموعه جامعی از حالت صرفه جویی در مصرف انرژی، طراحی برنامه‌های کم مصرف را امکان پذیر می‌کند. خانواده خط عملکرد با چگالی متوسط STM32F103xx شامل دستگاه‌هایی در شش نوع بسته مختلف است: از 36 پین تا 100 پین. بسته به دستگاه انتخاب شده، مجموعه‌های مختلفی از لوازم جانبی گنجانده شده است، شرح زیر مروری بر طیف کاملی از لوازم جانبی ارائه شده در این خانواده ارائه می‌دهد. این ویژگی‌ها خانواده میکروکنترلر خط عملکرد با چگالی متوسط STM32F103xx را برای طیف گسترده‌ای از کاربردها مانند درایوهای موتور، کنترل برنامه، تجهیزات پزشکی و دستی، لوازم جانبی رایانه شخصی و بازی، پلتفرم‌های GPS، کاربردهای صنعتی، PLC، اینورترها، چاپگرها، اسکنرها، سیستم‌های هشدار، اینترکام‌های ویدئویی و HVAC مناسب می‌سازد.

وnbsp;

مقدمه

این سند اطلاعات سفارش و ویژگی‌های دستگاه مکانیکی میکروکنترلرهای خط عملکرد با چگالی متوسط STM32F103x8 و STM32F103xB را ارائه می‌دهد. برای جزئیات بیشتر در مورد کل خانواده STMicroelectronics STM32F103xx، به بخش 2.2: سازگاری کامل در سراسر خانواده مراجعه کنید. دیتاشیت STM32F103xx با چگالی متوسط باید همراه با دفترچه راهنمای مرجع STM32F10xxx با چگالی کم، متوسط و زیاد خوانده شود. برای اطلاعات در مورد خطاهای دستگاه با توجه به دیتاشیت و دفترچه راهنما، به برگه خطای STM32F103x8/B (ES096) مراجعه کنید. برگه خطا، دفترچه راهنما و دفترچه برنامه نویسی فلش همگی در وب سایت STMicroelectronics به آدرس www.st.com در دسترس هستند. برای اطلاعات در مورد هسته Armandreg;(a) Cortexandreg;-M3 به دفترچه راهنمای مرجع فنی Cortexandreg;-M3 مراجعه کنید که از وب سایت www.arm.com در دسترس است.

وnbsp;
