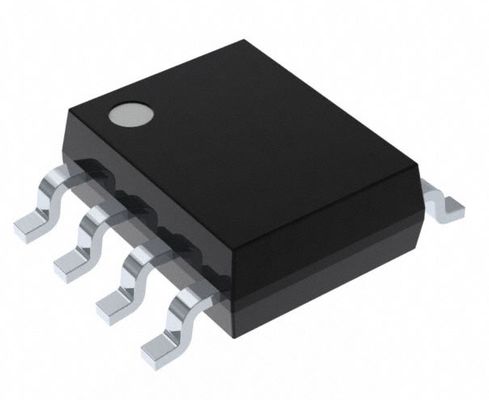

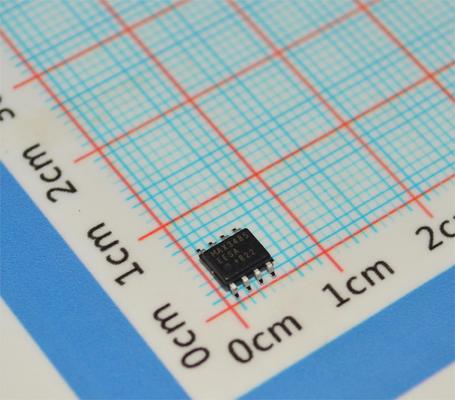

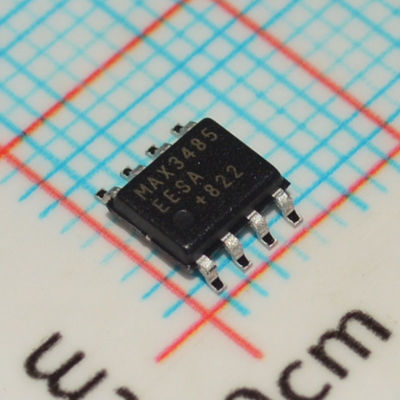

MAX3485EESA 3.3V RS-485/RS-422 گیرنده 10Mbps 1/8 واحد بار (256 گره) ±15kV ESD SOIC-8 -40°C تا +85°C

MAX3485EESA

وnbsp؛

ویژگی ها

● حفاظت ESD برای RS-485 I/O Pins

و 15kV و مدل بدن انسان

و  و Bull; و+mn;8kV و— IEC 1000-4-2, تماس تخلیه

وnbsp؛ و Bull؛ و plusmn؛ 15kV واندمدیش؛ IEC 1000-4-2، Air-Gap Discharge

● از یک منبع برق واحد +3.3V کار می کند؛ نیازی به پمپ شارژ نیست

● قابل استفاده با +5V منطق

● نرخ داده 12 مگابایت در ثانیه تضمین شده (MAX3485E/MAX3490E/MAX3491E)

● سرعت محدود برای انتقال داده بدون خطا (MAX3483E/MAX3488E)

● 2nA حالت خاموش شدن با جریان کم (MAX3483E/MAX3485E/MAX3486E/MAX3491E)

● محدوده ولتاژ ورودی حالت مشترک 7V تا +12V

● نسخه های دوگانه و نیمه دوگانه در دسترس است

● استاندارد صنعت 75176 Pinout (MAX3483E/MAX3485E/MAX3486E)

● محدود کردن جریان و خاموش کردن حرارتی برای محافظت از بیش از حد راننده

وnbsp؛

درخواست ها

● مخابرات

● شبکه های محلی کنترل صنعتی

● فرستنده ها برای کاربردهای حساس به EMI

● خدمات یکپارچه شبکه های دیجیتال

وnbsp؛

توضیحات کلی

دستگاه های خانواده MAX3483E (MAX3483E/MAX3485E/MAX3486E/MAX3488E/MAX3490E/MAX3491E) دارای گیرنده های کم مصرف +3.3V با محافظت ESD 15kV برای ارتباطات RS-485 و RS-422 هستند.هر دستگاه شامل یک راننده و یک گیرنده استMAX3483E و MAX3488E داراي درايور هاي محدود شده با نرخ مرگ هستند که EMI را به حداقل مي رسانند و بازتابي که توسط کابل هاي نادرست به وجود مي آورند را کاهش مي دهند.اجازه انتقال داده بدون خطا با سرعت داده تا 250kbps. MAX3486E با نرخ نیمه محدود تا 2.5Mbps انتقال می دهد. MAX3485E، MAX3490E و MAX3491E تا 12Mbps انتقال می دهند.

تمام دستگاه ها دارای حفاظت از تخلیه الکترواستاتیک (ESD) پیشرفته هستند. تمام خروجی های فرستنده و ورودی های گیرنده با استفاده از IEC 1000-4-2 Air-Gap Discharge و plusmn محافظت می شوند.8kV با استفاده از IEC 1000-4-2 تخلیه تماس، و 15kV با استفاده از مدل بدن انسان.

درایورها دارای جریان کوتاه مدت محدود هستند و از طریق مدار خاموش گرمی که خروجی درایور را در حالت مقاومت بالا قرار می دهد، در برابر از بین رفتن قدرت بیش از حد محافظت می شوند.ورودی گیرنده دارای یک ویژگی بی خطر است که تضمین می کند یک خروجی منطقی بالا اگر هر دو ورودی مدار باز.

MAX3488E، MAX3490E و MAX3491E دارای ارتباطات دوگانه کامل هستند، در حالی که MAX3483E، MAX3485E و MAX3486E برای ارتباطات نیمه دوگانه طراحی شده اند.

وnbsp؛

اطلاعات

وnbsp؛

نقاشی
