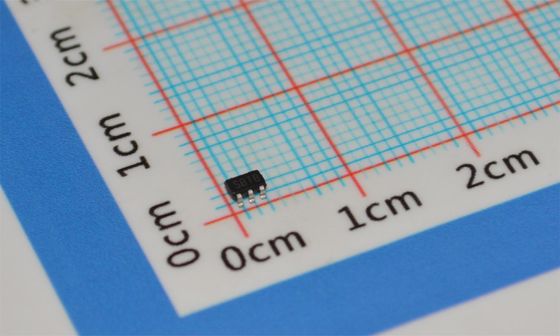

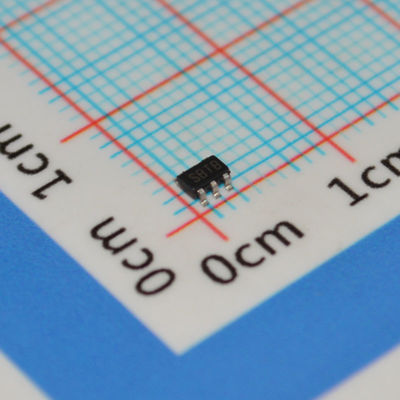

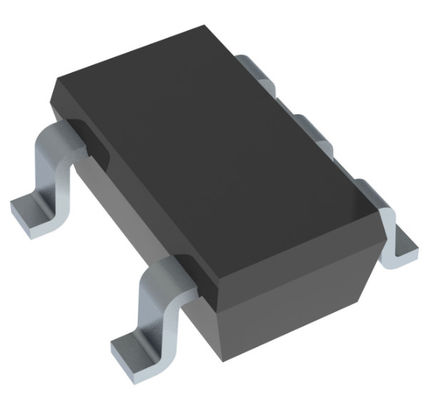

LM3671MF-ADJ 1MHz قابل تنظیم Buck Converter 2.7-5.5V ورودی 600mA خروجی SOT-23-5 90% کارایی -40°C تا +85°C

LM3671MF-ADJ

ویژگی‌ها

• 16µA جریان سکون معمولی

• 600mA حداکثر توان بار

• 2MHz فرکانس سوئیچینگ PWM ثابت (معمولی)

• سوئیچینگ خودکار حالت PFM/PWM

• یکسو سازی همزمان داخلی برای راندمان بالا

• راه‌اندازی نرم داخلی

• 0.01 µA جریان خاموش شدن معمولی

• از یک باتری تک سلولی لیتیوم یونی کار می‌کند

• تنها سه قطعه خارجی کوچک نصب شده روی سطح مورد نیاز است (یک سلف، دو خازن سرامیکی)

• حفاظت از اضافه بار جریان و خاموش شدن حرارتی

• در ولتاژهای خروجی ثابت و نسخه قابل تنظیم موجود است

• LM3671Q یک محصول درجه خودرو است که دارای گواهی AEC-Q100 Grade 1 است

• بسته‌های SOT-23، 5-Bump DSBGA و 6-Pin USON

کاربردها

• تلفن‌های همراه

• PDAها

• MP3Players

• W-LAN

• ابزارهای قابل حمل

• دوربین‌های عکاسی دیجیتال

• درایوهای هارد دیسک قابل حمل

• خودرو

شرح

مبدل DC-DC کاهنده LM3671 برای تغذیه مدارهای ولتاژ پایین از یک باتری تک سلولی لیتیوم یونی و ریل‌های ولتاژ ورودی از 2.7 ولت تا 5.5 ولت بهینه شده است. این دستگاه تا 600 میلی‌آمپر جریان بار را در کل محدوده ولتاژ ورودی فراهم می‌کند. چندین گزینه خروجی ولتاژ ثابت مختلف و همچنین یک نسخه ولتاژ خروجی قابل تنظیم از 1.1 ولت تا 3.3 ولت وجود دارد.

این دستگاه ویژگی‌ها و عملکرد برتری را برای تلفن‌های همراه و سیستم‌های قابل حمل مشابه ارائه می‌دهد. سوئیچینگ هوشمند خودکار بین PWM با نویز کم و حالت PFM با جریان کم، کنترل سیستم را بهبود می‌بخشد. در حالت PWM، دستگاه با فرکانس ثابت 2 مگاهرتز (معمولی) کار می‌کند. حالت PFM هیسترزیس، عمر باتری را با کاهش جریان سکون به 16 µA (معمولی) در هنگام بار سبک و عملکرد آماده به کار افزایش می‌دهد. یکسو سازی همزمان داخلی، راندمان بالایی را در طول عملکرد حالت PWM فراهم می‌کند. در حالت خاموش، دستگاه خاموش می‌شود و مصرف باتری را به 0.01 µA (معمولی) کاهش می‌دهد.

اطلاعات

نقاشی

مزیت ما:

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

مطمئن شوید که نیاز شما را برای انواع اجزا برآورده می‌کنیم.^_^
