LM3409HVMY 75V 1.5A LED Driver 6-75V ورودی آنالوگ/PWM Dimming 1MHz MSOP-10 -40°C تا +125°C

LM3409HVMY

ویژگی‌ها

• LM3409-Q1 و LM3409HV-Q1 محصولات درجه خودرو هستند: دارای گواهی AEC-Q100 Grade 1

• درایو گیت MOSFET با پیک 2-Ω، 1-A

• محدوده VIN: 6 ولت تا 42 ولت (LM3409، LM3409-Q1)

• محدوده VIN: 6 ولت تا 75 ولت (LM3409HV، LM3409HV Q1)

• حسگر جریان دیفرانسیل، سمت بالا

• محدودیت جریان چرخه به چرخه

• نیازی به جبران حلقه کنترل نیست

• محدوده کم نور PWM 10000:1

• محدوده کم نور آنالوگ 250:1

• پشتیبانی از خازن‌های خروجی تمام سرامیکی و خروجی‌های بدون خازن

• خاموش شدن کم مصرف و خاموش شدن حرارتی

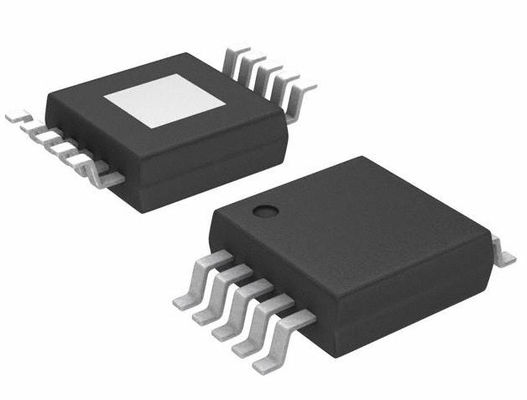

• پکیج 10 پین، HVSSOP با بهبود حرارتی

کاربردها

• درایور LED

• منبع جریان ثابت

• روشنایی خودرو

• روشنایی عمومی

شرح

LM3409، LM3409-Q1، LM3409HV و LM3409HV-Q1 کنترل‌کننده‌های P-channel MOSFET (PFET) برای رگولاتورهای جریان کاهنده (buck) هستند. آن‌ها محدوده ولتاژ ورودی وسیع، حسگر جریان دیفرانسیل سمت بالا با ولتاژ آستانه قابل تنظیم کم و عملکرد فعال/غیرفعال‌سازی سریع خروجی و یک پکیج 10 پین، HVSSOP با بهبود حرارتی ارائه می‌دهند. این ویژگی‌ها با هم ترکیب می‌شوند تا خانواده دستگاه‌های LM3409 را برای استفاده به عنوان منابع جریان ثابت برای راه‌اندازی LEDها ایده‌آل کنند، جایی که جریان‌های مستقیم تا 5 آمپر به راحتی قابل دستیابی هستند.

دستگاه‌های LM3409 از کنترل زمان خاموش ثابت (COFT) برای تنظیم یک جریان ثابت دقیق بدون نیاز به جبران حلقه کنترل خارجی استفاده می‌کنند. کم نور آنالوگ و PWM به راحتی قابل اجرا هستند و منجر به یک محدوده کم نور بسیار خطی با نسبت‌های کنتراست عالی می‌شوند. UVLO قابل برنامه‌ریزی، خاموش شدن کم مصرف و خاموش شدن حرارتی مجموعه ویژگی‌ها را تکمیل می‌کنند.
