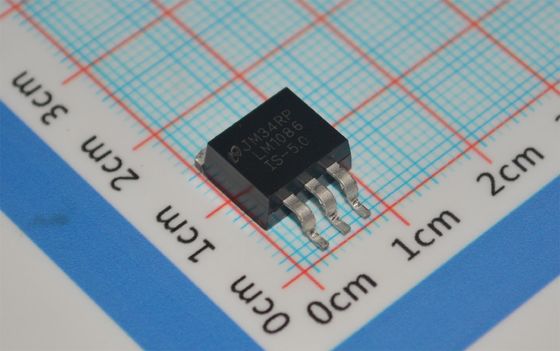

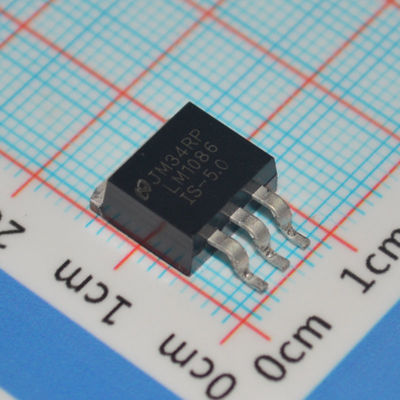

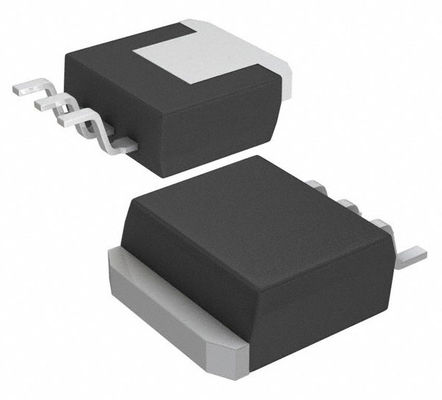

LM1086IS-5.0 5V 1.5A تنظیم کننده LDO ± 1٪ دقت، 1V سقوط TO-263 حفاظت حرارتی -40 °C تا + 125 °C

LM1086IS-5.0

andnbsp;

ویژگی‌ها

andbull; موجود در نسخه‌های ثابت 1.8-V، 2.5-V، 3.3-V، 5-V

andbull; موجود در نسخه قابل تنظیم

andbull; محدود کننده جریان و حفاظت حرارتی

andbull; دقت خروجی 2٪

andbull; جریان خروجی 1.5 A

andbull; تنظیم خط 0.015٪ (معمولی)

andbull; تنظیم بار 0.1٪ (معمولی)

andbull; حداکثر ولتاژ ورودی تا 29 ولت

andbull; حداقل ولتاژ خروجی قابل تنظیم تا 1.25 ولت

andbull; پایدار با خازن خروجی سرامیکی با ESR

andbull; محدوده دما: -40anddeg;C تا 125anddeg;C

andnbsp;

کاربردها

andbull; رگولاتورهای خطی با راندمان بالا

andbull; شارژرهای باتری

andbull; تنظیم پس از رگولاسیون برای منابع سوئیچینگ

andbull; رگولاتورهای جریان ثابت

andbull; منابع میکروپروسسور

andbull; منابع تقویت‌کننده‌های صوتی

andbull; کنترل اعلام حریق

andnbsp;

شرح

LM1086 یک رگولاتور با افت ولتاژ حداکثر 1.5 ولت در جریان بار 1.5 آمپر است. این دستگاه دارای پین‌اوت یکسان با LM317 استاندارد صنعتی TI است.

دو مقاومت برای تنظیم ولتاژ خروجی نسخه ولتاژ خروجی قابل تنظیم LM1086 مورد نیاز است. نسخه‌های ولتاژ خروجی ثابت، مقاومت‌های تنظیم را ادغام می‌کنند. معمولاً، نیازی به خازن ورودی نیست مگر اینکه دستگاه بیش از 6 اینچ از خازن‌های فیلتر ورودی فاصله داشته باشد. خازن خروجی را می‌توان با سرامیک و ESR مناسب جایگزین کرد.

مدار LM1086 شامل یک مرجع باندگپ اصلاح شده با زنر، محدود کننده جریان و خاموش شدن حرارتی است. از آنجایی که رگولاتور LM1086 شناور است و فقط ولتاژ دیفرانسیل ورودی به خروجی را تشخیص می‌دهد، منابعی با چند صد ولت را می‌توان تنظیم کرد تا زمانی که از حداکثر دیفرانسیل ورودی به خروجی تجاوز نشود. تجاوز از حداکثر دیفرانسیل ورودی به خروجی منجر به اتصال کوتاه خروجی می‌شود. با اتصال یک مقاومت ثابت بین پین تنظیم و خروجی، LM1086 را می‌توان به عنوان یک رگولاتور جریان دقیق نیز استفاده کرد.

andnbsp;

اطلاعات

andnbsp;

نقاشی

مزیت ما:

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی هستند، ROHS
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

andnbsp;

مطمئن شوید که نیاز شما را برای انواع قطعات برآورده می‌کنیم.^_^


فهرست محصولات
عرضه یک سری از قطعات الکترونیکی، طیف کاملی از نیمه‌رساناها، قطعات فعال و غیرفعال. ما می‌توانیم به شما کمک کنیم تا همه چیز را برای BOM PCB دریافت کنید، به طور خلاصه، شما می‌توانید یک راه‌حل یک‌جا را در اینجا دریافت کنید.


پیشنهادات شامل:
مدار مجتمع، ICهای حافظه، دیود، ترانزیستور، خازن، مقاومت، واریستور، فیوز، تریمر و پتانسیومتر، ترانسفورماتور، باتری، کابل، رله، سوئیچ، کانکتور، ترمینال بلوک، کریستال و نوسانگر، سلف، سنسور، ترانسفورماتور، درایور IGBT، LED، LCD، مبدل، PCB (برد مدار چاپی)، PCBA (مونتاژ PCB)

قوی در برند:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, و غیره
