ADUM3160BRWZ 2.5kV USB Isolator Full/Low Speed 16Mbps 3V-5.5V SOIC-16 -40°C تا +105°C

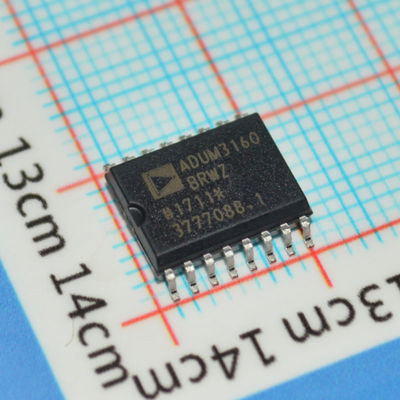

ADUM3160BRWZ

andnbsp;

ویژگی‌ها

سازگار با USB 2.0

نرخ داده کم و پرسرعت: 1.5 مگابیت بر ثانیه و 12 مگابیت بر ثانیه

ارتباط دو طرفه

عملکرد VBUS از 4.5 ولت تا 5.5 ولت

حداکثر جریان تغذیه بالادستی 7 میلی آمپر در 1.5 مگابیت بر ثانیه

حداکثر جریان تغذیه بالادستی 8 میلی آمپر در 12 مگابیت بر ثانیه

حداکثر جریان بیکار بالادستی 2.3 میلی آمپر

محافظت از اتصال کوتاه بالادستی

عملکرد ESD تماس کلاس 3A مطابق با ANSI/ESD STM5.1-2007

عملکرد در دمای بالا: 105 درجه سانتیگراد

مقاومت گذرا حالت مشترک بالا: >25 کیلو ولت بر میکروثانیه

بسته بندی 16 پین SOIC با بدنه پهن

مطابق با RoHS

واجد شرایط برای کاربردهای خودرو

andnbsp;

توضیحات کلی

ADuM31601 یک ایزولاتور پورت USB است که بر اساس فناوری iCoupler® شرکت Analog Devices, Inc. ساخته شده است. این قطعه ایزولاسیون با ترکیب CMOS پرسرعت و فناوری ترانسفورماتور هسته هوایی یکپارچه، ویژگی‌های عملکردی برجسته‌ای را ارائه می‌دهد و به راحتی با دستگاه‌های جانبی سازگار با USB با سرعت کم و پرسرعت ادغام می‌شود.

بسیاری از میکروکنترلرها USB را پیاده‌سازی می‌کنند تا فقط خطوط D+ و D- را به پین‌های خارجی ارائه دهند. این در بسیاری از موارد مطلوب است زیرا اجزای خارجی را به حداقل می‌رساند و طراحی را ساده می‌کند. با این حال، این امر چالش‌های خاصی را هنگام نیاز به ایزولاسیون ایجاد می‌کند. از آنجایی که خطوط USB باید بین فعالانه راندن D+/D- و اجازه دادن به مقاومت‌های خارجی برای تنظیم وضعیت باس تغییر کنند، ADuM3160 مکانیسم‌هایی را برای تشخیص جهت جریان داده و کنترل وضعیت بافرهای خروجی فراهم می‌کند. جهت داده بر اساس هر بسته تعیین می‌شود.

andnbsp;

اطلاعات

andnbsp;

نقاشی

andnbsp;
