CM1213A-02SR 2A فیلتر EMI دو کانال 50V رتبه بندی گسترده 100MHz-3GHz کاهش کم ضایعات ورودی ایده آل برای حفاظت از خط داده با سرعت بالا

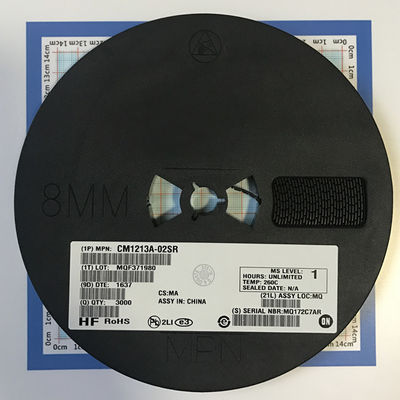

CM1213A-02SR

andnbsp;

توضیحات محصول خانواده آرایه‌های دیود CM1213A برای ارائه حفاظت ESD برای قطعات الکترونیکی یا زیرسیستم‌هایی طراحی شده‌اند که به بار خازنی کمی نیاز دارند. این دستگاه‌ها برای محافظت از سیستم‌هایی با نرخ داده و ساعت بالا یا مدارهایی که به بار خازنی کم نیاز دارند، ایده‌آل هستند. هر کانال ESD شامل یک جفت دیود سری است که پالس جریان ESD مثبت یا منفی را به ریل تغذیه مثبت (VP) یا منفی (VN) هدایت می‌کند. یک دیود زنر بین VP و VN تعبیه شده است که دو مزیت را ارائه می‌دهد. اول، از ریل VCC در برابر ضربات ESD محافظت می‌کند و دوم، نیاز به یک خازن بای‌پس را که در غیر این صورت برای جذب ضربات ESD مثبت به زمین مورد نیاز بود، از بین می‌برد. CM1213A در برابر پالس‌های ESD تا 12 کیلو ولت طبق استاندارد IEC 61000andminus;4andminus;2 محافظت می‌کند.

andnbsp;

ویژگی‌ها

یک، دو و چهار کانال حفاظت ESD

توجه: برای دستگاه‌های 6 و 8 کاناله، به برگه اطلاعات CM1213 مراجعه کنید

حفاظت ESD را تا سطح 4 IEC61000andminus;4andminus;2 ارائه می‌دهد

+-12 کیلو ولت تخلیه تماسی

ظرفیت ورودی کانال کم 0.85 pF معمولی

تغییر ظرفیت کم با دما و ولتاژ

تطبیق ظرفیت ورودی کانال 0.02 pF معمولی برای سیگنال‌های دیفرانسیل ایده‌آل است

هر پین CH (I/O) می‌تواند بیش از 1000 ضربه ESD را تحمل کند*

پیشوند SZ برای خودرو و سایر برنامه‌هایی که به الزامات تغییر سایت و کنترل منحصربه‌فرد نیاز دارند. دارای گواهی AECandminus;Q101 و PPAP

این دستگاه‌ها Pbandminus;Free، Halogen Free/BFR Free و مطابق با RoHS هستند

andnbsp;

andnbsp;

andnbsp;

andnbsp;

مزیت ما:

• محصولات با کیفیت بالا --- پیشنهادات ما 100٪ جدید و اصلی، ROHS هستند
• قیمت رقابتی --- کانال‌های خرید خوب با قیمت خوب.
• خدمات حرفه‌ای --- تست کیفیت دقیق قبل از حمل و نقل و خدمات پس از فروش عالی پس از خرید.
• موجودی کافی --- با پشتیبانی تیم خرید قوی ما,
• تحویل سریع --- ما کالاها را ظرف 1-3 روز کاری پس از تایید پرداخت ارسال خواهیم کرد.

andnbsp;

مطمئن شوید که نیاز شما را برای انواع قطعات برآورده می‌کنیم.^_^


فهرست محصولات
عرضه مجموعه‌ای از قطعات الکترونیکی، طیف کاملی از نیمه‌رساناها، قطعات فعال و غیرفعال. ما می‌توانیم به شما کمک کنیم تا همه چیز را برای BOM PCB دریافت کنید، به عبارت دیگر، شما می‌توانید یک راه‌حل یک‌جا را در اینجا دریافت کنید.


پیشنهادات شامل:
مدار مجتمع، ICهای حافظه، دیود، ترانزیستور، خازن، مقاومت، واریستور، فیوز، تریمر و پتانسیومتر، ترانسفورماتور، باتری، کابل، رله، سوئیچ، کانکتور، ترمینال بلوک، کریستال و نوسانگر، سلف، سنسور، ترانسفورماتور، درایور IGBT، LED، LCD، مبدل، PCB (برد مدار چاپی)، PCBA (مونتاژ PCB)

قوی در برند:
Microchip, MAX, AD, TI, ATMEL, ST, ON, NS, Intersil, Winbond, Vishay, ISSI, Infineon, NEC, FAIRCHILD, OMRON, YAGEO, TDK, و غیره
